ContextCapture

​​

ในปี 2023 ทาง Bentley System Inc. ได้ re-branding จาก ContextCapture เป็น iTwin Capture Modeler

iTwin Capture Modeler เป็นชุดโปรแกรมสำหรับการทำงานทางด้านข้อมูลเสมือนจริง ซึ่งมี 2 โหมดการทำงาน คือ Capture และ Analysis

Capture เป็นการประมวลผลเพื่อสร้างข้อมูลเสมือนจริงทั้ง 3 รูปแบบ ได้แก่ 3D mesh, 3D point cloud และ Orthophoto/DSM

โดยจะใช้ข้อมูลเริ่มต้นเป็น รูปภาพ, วิดีโอ หรือ point cloud ซึ่งในการทำงานของโปรแกรมสามารถนำเข้าข้อมูลเพียงชนิดเดียวหรือทั้ง 3 ชนิดเข้าไปพร้อมกันได้ เพื่อให้สร้างโมเดลเสมือนจริงออกมาให้ได้รายละเอียดที่คมชัดมีพื้นผิวและขอบเขตวัตถุที่ชัดเจน รวมถึงความแม่นยำทางเรขาคณิต

ด้วยชุดโปรแกรม iTwin Capture Modeler นี้ทำให้สามารถสร้างโมเดลเสมือนจริงได้อย่างรวดเร็วและแม่นยำ ในทุกๆขนาดของโปรเจค
ไม่ว่าจะเป็นวัตถุที่มีขนาดเล็ก ไปจนถึงโมเดลขนาดใหญ่ เช่น เมืองทั้งเมืองได้เลย เนื่องจากว่าตัวโปรแกรมไม่ได้มีการจำกัดจำนวนรูปภาพที่นำมาประมวลผล หรือจำนวนของข้อมูล point cloud

3D mesh	3D point cloud
Orthophoto	DSM

Analysis เป็นการวิเคราะห์ข้อมูลต่อจากส่วนของ Capture ซึ่งจะนำ AI เข้ามาช่วยในการตรวจสอบ เช่น การตรวจสอบรอยแตกของคอนกรีต
การตรวจจับวัตถุต่างๆ ไม่ว่าจะเป็นยานพาหนะหรือท่อระบายน้ำ และยังสามารถจำแนกพื้นดินกับวัตถุที่อยู่เหนือพื้นดินออกจากกัน เพื่อให้ได้เฉพาะโมเดลของภูมิประเทศ

Crack Detection	Object Detection

การประยุกต์ใช้งานของ iTwin Capture Modeler

• การทำโมเดล 3มิติ ความละเอียดสูง เพื่อนำไปสู่การทำ Digital twin หรือทางด้าน Smart city

• งานทางด้านการสำรวจ รังวัด รวมถึงการคำนวณปริมาตรและพื้นที่

• งานออกแบบเบื้องต้น โดยใช้โมเดลเสมือนจริงมาเป็นโมเดลอ้างอิง เพื่อดูสภาพแวดล้อมรอบข้าง

• การตรวจสอบความก้าวหน้าของงานก่อสร้าง โดยการเก็บข้อมูลจากหน้างานแล้วนำมาทำโมเดล 3มิติ เพื่อดูการเปลี่ยนแปลงในแต่ละช่วงเวลา

• การตรวจสอบต่างๆ ที่อ้างอิงจากลักษณะรูปร่าง และพื้นผิวเป็นหลัก เช่น รอยแตกของคอนกรีต

• การทำ Simulation ในสถานการณ์ต่างๆ เพื่อนำไปสู่ การวางแผนและบริหารจัดการ เช่น สถานการณ์น้ำท่วม

Version ล่าสุดคือ 23.0.1.2693

โปรแกรม iTwin Capture Modeler มี 2 รูปแบบ ดังนี้

1. iTwin Capture Modeler (ตัวเล็ก)

2. iTwin Capture Modeler Center (ตัวใหญ่)

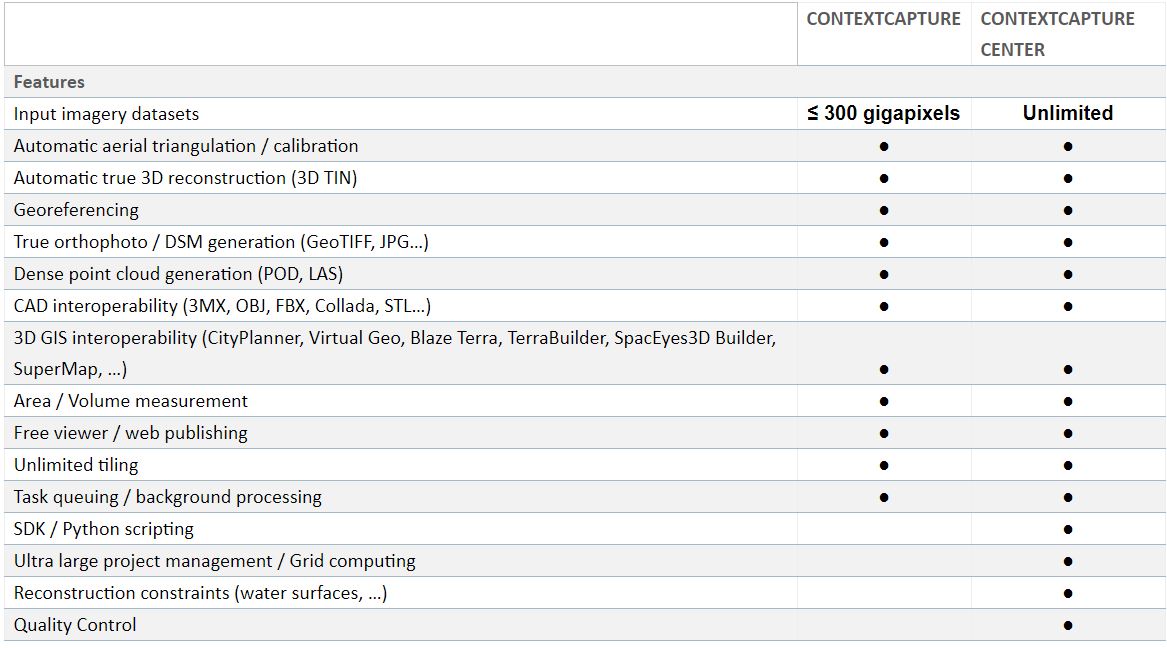

ข้อแตกต่างของโปรแกรมทั้ง 2 รูปแบบ คือ จำนวน engine (จำนวนเครื่องคอม) ที่ใช้พร้อมกันในการประมวลผล

ในกรณีที่ใช้คอมพิวเตอร์หลายเครื่องมาช่วยกันประมวลผลพร้อมๆกัน โดยสามารถเปรียบเทียบความแตกต่างได้จากตารางด้านล่างนี้

• อ้างอิง : Bentley Community

Product include

ในแต่ละรูปแบบของโปรแกรม iTwin Capture Modeler (ตัวเล็กและตัวใหญ่) จะประกอบด้วยโปรแกรมทั้ง 4 โปรแกรม ดังนี้

	Modeler Master เป็นหน้าจอการทำงานสำหรับสั่งงานโปรแกรม
	Modeler Engine เป็นโปรแกรมที่เปิดค้างไว้เพื่อเริ่มการประมวลผล
	Desktop Viewer เป็นโปรแกรมที่ใช้ในการเปิดดูไฟล์ Mesh, Point Cloud, และอื่นๆ

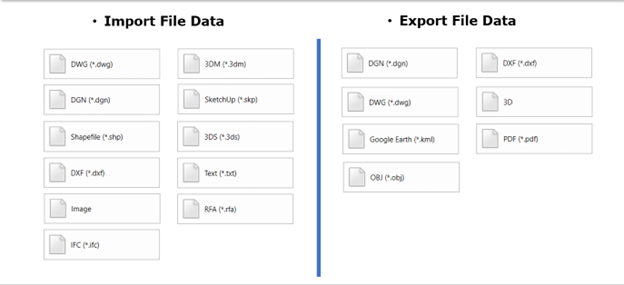

	ContextCapture Editor เป็นโปรแกรม CAD ที่รองรับการทำงานกับ Reality Modeling หรือรองรับไฟล์จาก iTwin Capture Modeler(ส่วนของการสร้างโมเดล)

iTwin Capture Modeler Gallery
