STAAD.Pro 2024: Shape Editor เครื่องมือคำนวณหน้าตัดที่ไม่เป็นมาตรฐาน

ผู้ที่ใช้ STAAD.Pro ตั้งแต่เวอร์ชั่น V.8i และ Connect Edition อาจคุ้นเคยกับโมดูล section wizard ที่ใช้คำนวณคุณสมบัติของหน้าตัดในรูปร่างต่างๆ แต่ก็ยังคงมีข้อจำกัดบางอย่างที่สามารถใช้ได้กับผนังหนาเท่านั้น

ซึ่ง Bentley System ได้เห็นถึงข้อจำกัดนี้จึงมีการอัปเดต STAAD.Pro 2024 มาพร้อมกับโมดูลที่เข้ามาแก้ไขปัญหาในเรื่องการทำผนังบาง โมดูลนี้มีชื่อว่า Shape Editor โมดูลนี้จะเข้ามาทำหน้าที่แทน section wizard ที่จะถูกนำออกไป

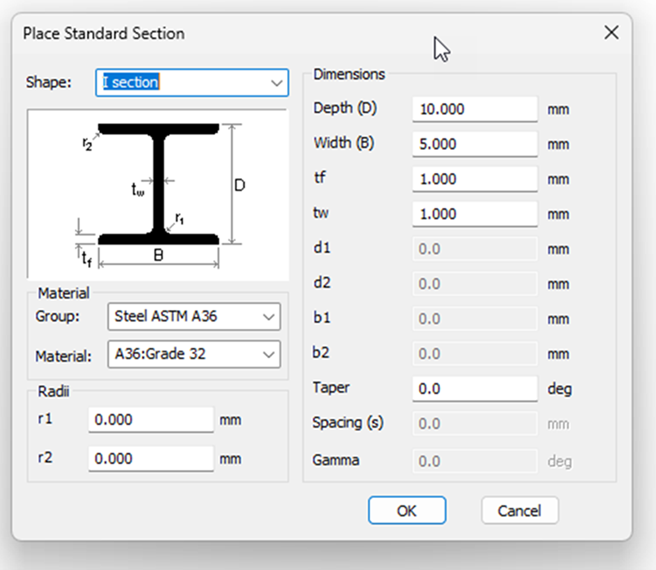

การเพิ่ม Shape Editor เข้ามาใน STAAD.Pro 2024 นี้ รวมถึงเพิ่มวิธีการสร้างหน้าตัดมาตรฐาน 20 รูปแบบโดยใช้พารามิเตอร์ ทำให้สามารถเพิ่มหน้าตัดได้โดยการกำหนดมิติหลักของแต่ละรูปแบบ

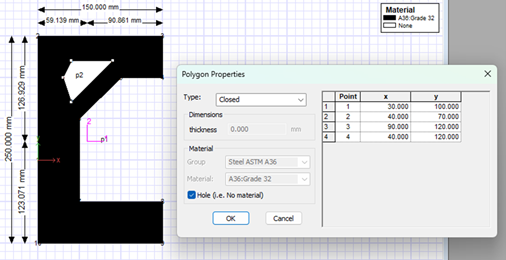

โปรไฟล์สามารถสร้างขึ้นเองได้ทั้งแบบเปิดหรือปิด พร้อมกับช่องเปิดภายใน

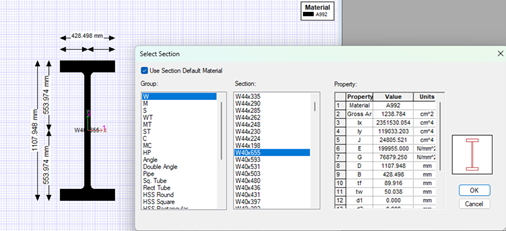

หรือดึงมาจากฐานข้อมูลของหน้าตัดมาตรฐาน ซึ่งสามารถแก้ไขหรือขยายได้อย่างง่ายดาย

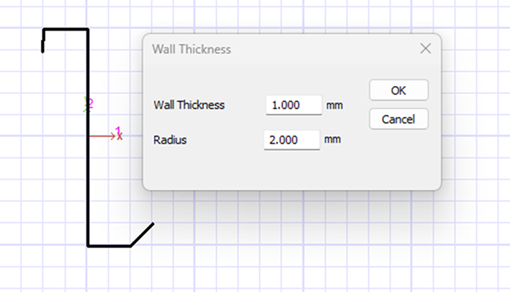

การปรับปรุงที่สำคัญของ Shape Editor คือได้รับการออกแบบให้รองรับหน้าตัดแบบกำแพงบางโดยเฉพาะ ซึ่งสามารถสร้างเป็นหน้าตัดแบบเปิดได้อย่างง่ายดาย

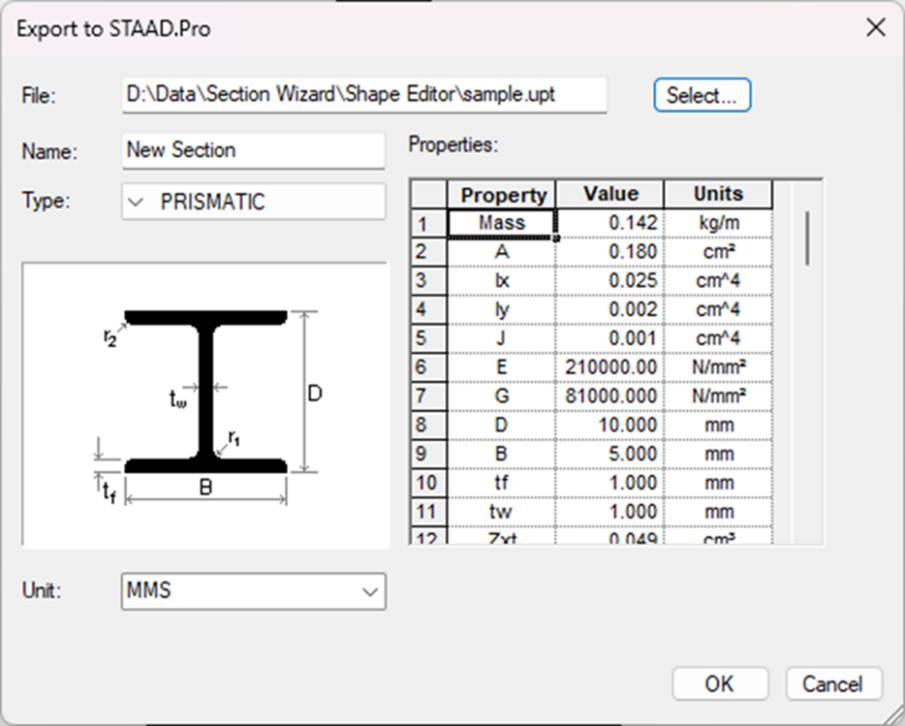

เช่นเดียวกับ Section Wizard รุ่นเก่า หน้าตัดเหล่านี้สามารถใช้เพื่อสร้างหรือเพิ่มลงในตาราง UPT ในรูปแบบ PRISMATIC หรือ GENERAL สำหรับใช้งานในโมเดล STAAD.Pro

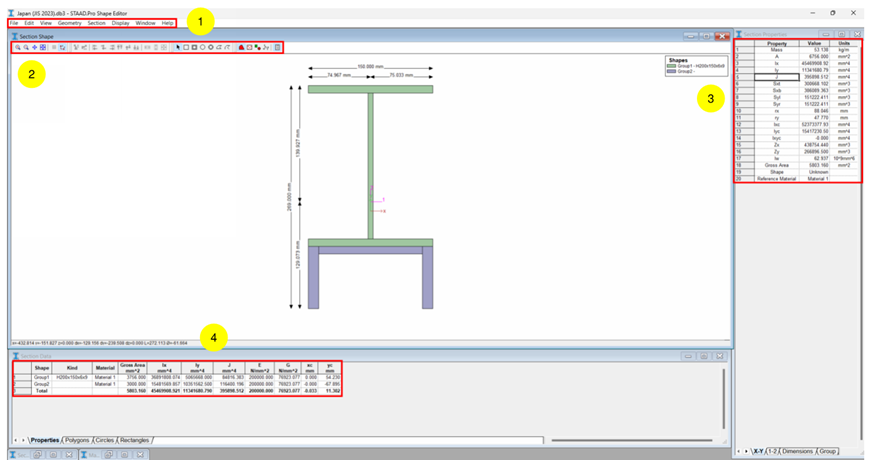

หน้าต่างเครื่องมือ Shape Editor ใน STAAD.Pro 2024

1. Section Data ตารางข้อมูลของแต่ละชิ้นส่วน จะแสดงรายละเอียดคุณสมบัติของชิ้นส่วนที่อยู่ใน section แบบแยกกัน
2. Tool Bar แถบเครื่องมือที่ใช้ในการสร้าง built-up section สามารถใช้ในการขยับ alignment ขยายหน้าตัด หรือ ปรับจุด centroid ได้เป็นต้น
3. Menu Bar แถบคำสั่งในการใช้งานโปรแกรม STAAD.Pro สามารถปรับมุมมอง นำเข้าหน้าตัด หรือส่งออกหน้าตัดที่สร้างขึ้นไปใช้งานใน Pro

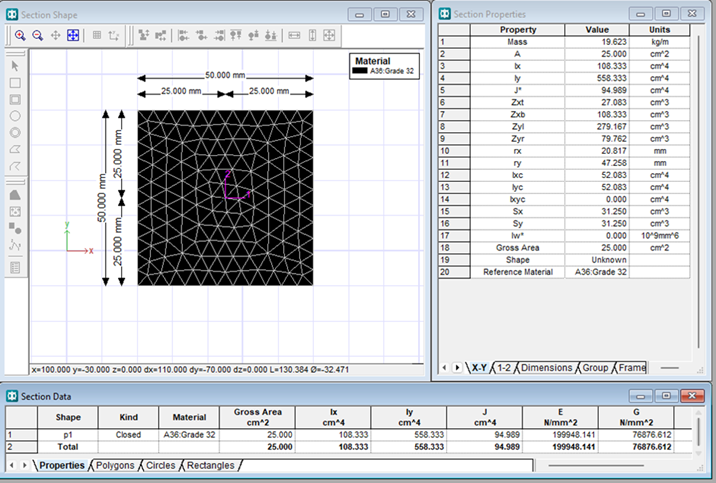

4. Section Properties ตารางแสดงคุณสมบัติของ built-up section จะแสดงรายละเอียดคุณสมบัติของชิ้นส่วนที่อยู่ใน section ทั้งหมด
