STAAD.Pro 2024 เวอร์ชั่นล่าสุด

STAAD.Pro เป็นโปรแกรมวิเคราะห์และออกแบบโครงสร้างทุกประเภท ที่บริษัทวิศวกรรมให้การยอมรับและใช้งานมากที่สุด เพราะสามารถรองรับมาตรฐาน design code ทั่วโลกกว่า 90 ประเทศ และในปีนี้ STAAD 2024 ได้มีการอัปเดตหลายฟีเจอร์ วันนี้ REI Software จะมาสรุปให้ฟังค่ะ



1.Steel Design

AISC 360-22 US Steel Design

AISC ได้ปรับปรุงข้อกำหนดการออกแบบในเอกสารเผยแพร่ประจำปี 2020 เรื่อง "ข้อกำหนดสำหรับอาคารโครงเหล็ก" วิศวกรสามารถออกแบบตามข้อกำหนดนี้หรือปรับปรุงการออกแบบที่มีอยู่เดิมโดยตั้งค่า code เป็น AISC UNIFIED 2022

Note: การใช้ CODE AISC UNIFIED จะใช้ code เวอร์ชันล่าสุดที่ติดตั้งอยู่ในโปรแกรม STAAD.Pro ที่คุณกำลังใช้งานอยู่

การเพิ่มพารามิเตอร์ใหม่เข้ามา

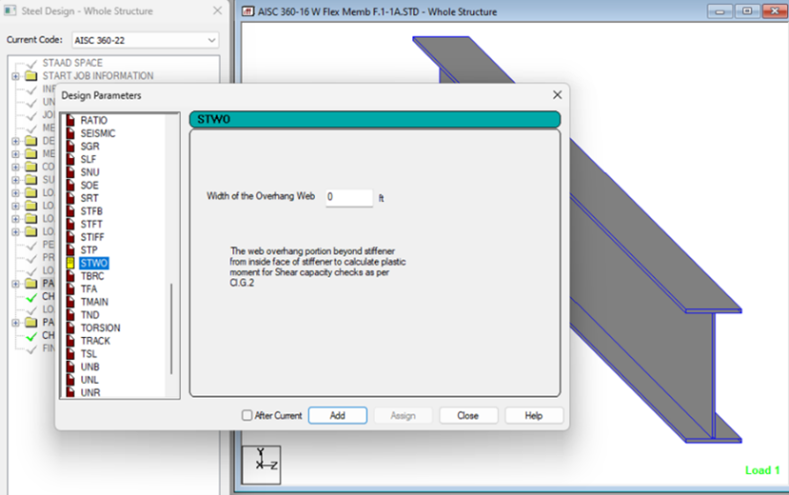

• STWO ; ความกว้างของส่วนยื่นของแผ่นเหล็กแนวตั้ง
• FMAIN  ; อัตราส่วนความบางของโครงสร้างที่ผลิตขึ้น
• FRM ; ประเภทของเฟรมที่เมมเบอร์นั้นเป็นส่วนหนึ่ง เมื่อทำการตรวจสอบตาม AISC 341-22
• BRX & BRY ; ระยะการเยื้องของโครงยึดที่จะใช้ในการตรวจสอบตามข้อ E4 (d) และ (e)

นอกจากนี้ การตรวจสอบข้อกำหนดด้านแผ่นดินไหวใน AISC 341-22 ยังสามารถทำได้โดยตั้งค่าพารามิเตอร์ SEISMIC เป็น 1



IS800 Slender Section Design

IS800-2007 CODE การออกแบบเหล็กหลักที่ใช้ในอินเดีย ไม่ได้ระบุวิธีการคำนวณส่วน WIDE FLANGE ที่อาจเกิดการดัดงอและมีโครงบาง (SLENDER WEB)อย่างชัดเจน ในอดีต STAAD.Pro ได้ใช้แนวทางที่บางกรณีพบว่าอาจไม่ปลอดภัยเพียงพอและใน STAAD.Pro CONNECT Edition ก็ได้นำแนวทางอื่นมาใช้ แม้ว่าโดยทั่วไปแล้วเป็นวิธีที่เหมาะสมสำหรับการคำนวณส่วนหน้าตัดปีกกว้างที่มีโครงบาง (WIDE FLANGE SECTION WITH SLENDER WEB) แต่สำหรับวิศวกรที่ต้องการตรวจสอบประสิทธิภาพของการออกแบบโดยใช้วิธีการเดิมก็สามารถทำได้โดยการตั้งค่าพารามิเตอร์ใหม่ที่เพิ่มเข้ามาใน design set

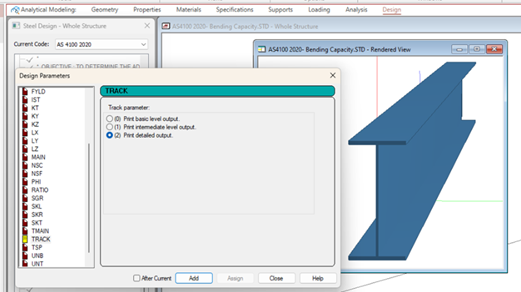

AS 4100:2020 Australian Hot rolled Steel Design

คณะกรรมการมาตรฐานออสเตรเลีย (Australian Standards Committee) ได้ปรับปรุงมาตรฐานการออกแบบเหล็กรูปพรรณรีดร้อนในปี 1998 ด้วยฉบับปี 2020 โปรแกรม STAAD.Pro ซึ่งมีฟังก์ชั่นการออกแบบโครงสร้างเหล็ก ได้มีการเพิ่มทางเลือกใหม่สำหรับ design analytical หรือ physical steel members ตามข้อกำหนดของมาตรฐานฉบับปี 2020 เป็นวิธีทางเลือกเพิ่มเติม แม้ว่าจะมีความแตกต่างเพียงเล็กน้อยในข้อกำหนดการออกแบบระหว่างสองฉบับของ CODE แต่การนำมาตรฐานฉบับปี 2020 มาใช้นั้น ช่วยเพิ่มความสามารถดังต่อไปนี้

• การใช้ ENVELOPES เพื่อกำหนด LOAD CASE / COMBINATION ที่เป็นกรณี STRENGTH หรือSERVICEABILITY
• ปรับปรุงผลลัพธ์การออกแบบโดยละเอียดในไฟล์ ANL
• การออกแบบพร้อมใช้งานใน USER REPORT

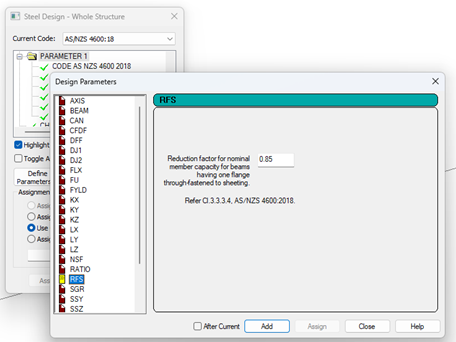

AS 4600:2018 Australian Cold formed Steel Design

เพื่อเป็นการเสริมการออกแบบโปรไฟล์เหล็กรูปพรรณรีดร้อน ได้มีการเพิ่มการออกแบบตามมาตรฐานเหล็กกล้ารีดเย็นของออสเตรเลีย AS4100:2018 พร้อมด้วยฐานข้อมูลของรูปทรงเหล็กกล้ารีดเย็นมาตรฐานของออสเตรเลีย

ความสามารถนี้ได้รับการออกแบบเพื่อสะท้อนแนวทางที่ใช้ในการออกแบบเหล็กรูปพรรณขึ้นรูปเย็นในภูมิภาคอื่นๆ เช่น สหรัฐอเมริกาและอินเดีย เครื่องมือออกแบบรองรับโปรไฟล์เหล็กรูปพรรณรีดรูปเย็นหลากหลายประเภท เช่น Channel without lips, Channel with lips, Double channel (without lips) เชื่อมต่อด้านหลังเพื่อสร้างหน้าตัดกว้างแบบ Single Angle without lips, Single Angle with lips, Hat without lips, Tube (square/rectangular), Pipe (round), Zee without lips, Zee with lips และ UPT Wide Flange



2.Utilities

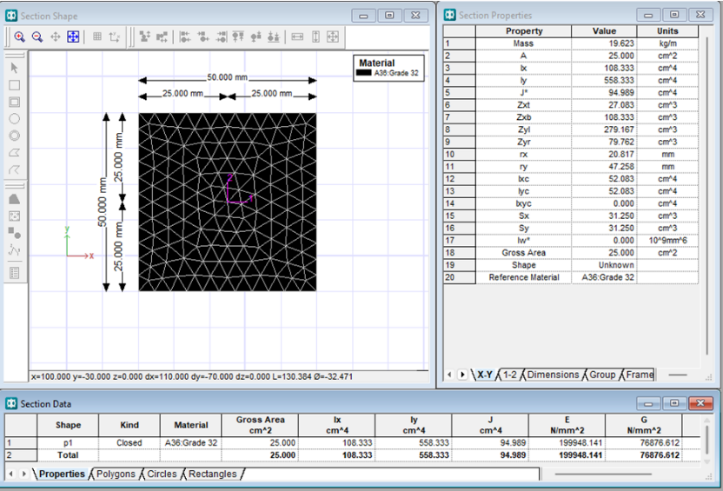

Shape Editor

STAAD.Pro ได้รวมโมดูลสำหรับการกำหนดคุณสมบัติของหน้าตัดของโปรไฟล์รูปทรงต่างๆ ไว้ด้วยกันเป็นเวลาหลายปีแล้ว ซึ่งโมดูลนี้ใช้การคำนวณคุณสมบัติของหน้าตัดแบบมาตรฐาน แต่จำกัดให้ใช้ได้เฉพาะทฤษฎีผนังหนา (thick wall theory) เท่านั้น อย่างไรก็ตาม โซลูชันอื่นๆ ที่  Bentley เสนอให้วิศวกรใช้ไม่เพียงแค่ใช้ทฤษฎีนี้เท่านั้น แต่ยังคำนวณคุณสมบัติของโปรไฟล์ที่มีผนังบาง (thin wall) ได้อย่างมีประสิทธิภาพอีกด้วย โมดูลนี้เรียกว่า Shape Editor ซึ่งปัจจุบันมีให้ใช้งานเป็นเครื่องมือสำหรับการคำนวณคุณสมบัติของโปรไฟล์ที่ไม่เป็นมาตรฐาน โดยโมดูล Section Wizard เดิมได้ถูกยกเลิกไปแล้ว

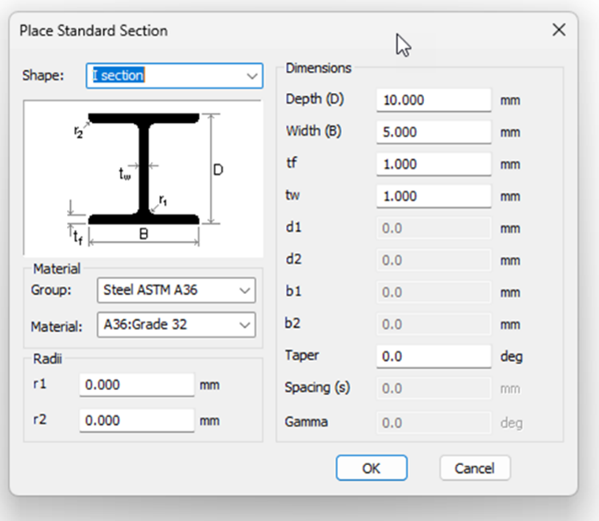

รวมถึงวิธีการสร้างรูปทรงมาตรฐาน 20 รูปแบบหนึ่งใน 20 แบบโดยการกำหนด key dimensions:

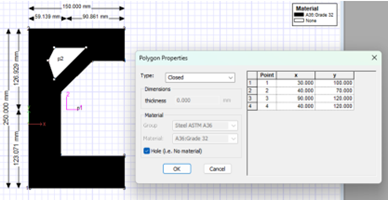

สามารถสร้างโปรไฟล์ด้วยตนเองเป็นโปรไฟล์เปิด (open profile) หรือโปรไฟล์ปิด (closed profile) ที่มีช่องเปิดได้

หรือดึงมาจากไลบรารีของรูปร่างมาตรฐานซึ่งสามารถแก้ไขหรือขยายได้อย่างง่ายดาย

การปรับปรุงที่สำคัญเหนือกว่าเครื่องมือเดิมคือด้วย Shape Editor ได้มีการจัดเตรียมโดยเฉพาะเพื่อรองรับรูปทรงผนังบางซึ่งสามารถสร้างได้ง่ายเป็นแบบเปิด

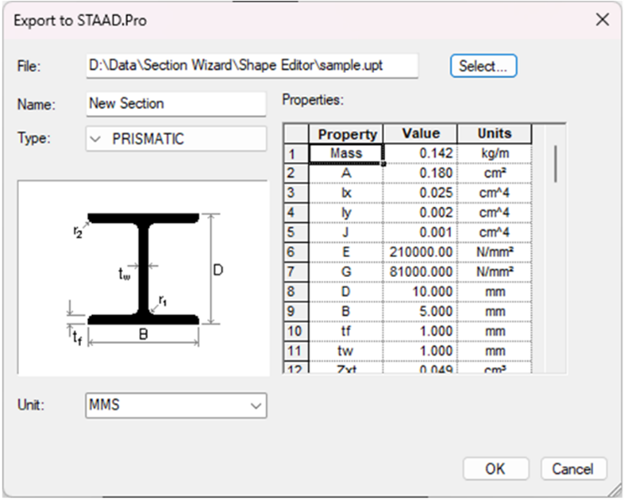

เช่นเดียวกับ Section Wizard รุ่นเก่า รูปทรงเหล่านี้สามารถใช้เพื่อสร้างหรือเพิ่มลงในตาราง UPT เป็นประเภท PRISMATIC หรือ GENERAL เพื่อใช้ในโมเดล STAAD.Pro



3.STAAD.Pro Extensions Export

Adina

STAAD.Pro เป็นโปรแกรมวิเคราะห์โครงสร้างที่เหมาะสำหรับงานวิศวกรรมโครงสร้าง แต่บางกรณีอาจจำเป็นต้องใช้โปรแกรมที่มีความซับซ้อนมากกว่าอย่าง ADINA เพื่อวิเคราะห์ปัญหาที่ยากขึ้น ในปี 2023 มีการเพิ่มฟังก์ชันการส่งออกข้อมูล geometry ของโมเดล STAAD.Pro ไปยังไฟล์รูปแบบ ADINA IN ซึ่งวิศวกรผู้ใช้งานฟังก์ชันนี้ได้เสนอแนะแนวทางปรับปรุงที่สำคัญ 2 ประการ เพื่อช่วยเพิ่มประสิทธิภาพของการส่งออกข้อมูลดังกล่าว

• หากเป็นไปได้ ให้จัดทำ mapping รูปทรงระหว่าง Pro กับ ADINA
• ส่งออกการโหลดจากโมเดล STAAD ไปยัง ADINA โดยแยกเป็นกรณีโหลดหรือใช้ฟังก์ชันเวลา

Multiframe Convertor

เพื่อช่วยเหลือวิศวกรที่ใช้งานแอปพลิเคชัน Multiframe และกำลังย้ายมาใช้ STAAD.Pro จึงได้สร้างเครื่องมือใหม่ขึ้นมาเพื่อแปลงไฟล์ที่กำหนดไว้ในรูปแบบไฟล์ *.MFD เป็นรูปแบบไฟล์ STD



Microstran convertor

เพื่อช่วยเหลือวิศวกรที่เคยใช้แอปพลิเคชัน Microstran และกำลังพยายามย้ายมาใช้ STAAD.Pro เครื่องมือแปลงไฟล์จึงมีตัวเลือกในการแปลงไฟล์ที่กำหนดไว้ในรูปแบบไฟล์ *.ARC เป็นรูปแบบไฟล์ STD

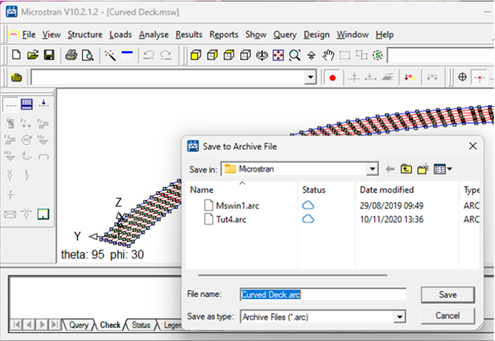

โปรดทราบว่ารูปแบบไฟล์มาตรฐานของ Microstran คือ *.MSW ก่อนอื่นควรบันทึกในรูปแบบไฟล์ Microstran Archive

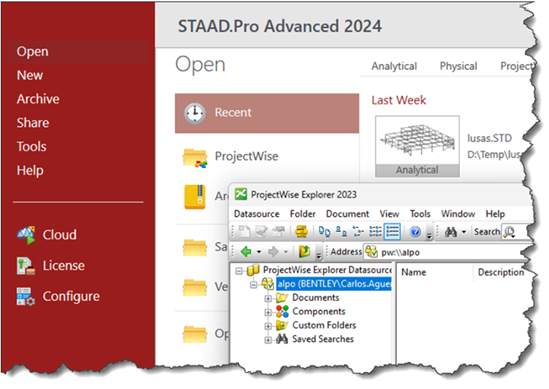

ProjectWise

STAAD.Pro ได้มีการปรับปรุงให้สามารถทำงานร่วมกับโปรแกรม ProjectWise 2023 ได้อย่างสมบูรณ์แล้ว



4.Interoperability

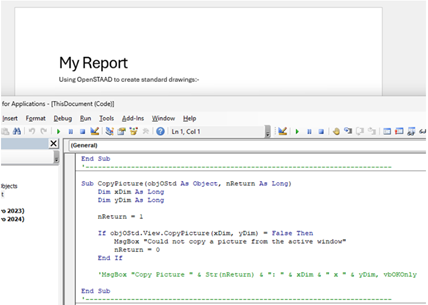

OpenSTAAD View

ฟังก์ชัน OpenSTAAD API ของโปรแกรม STAAD.Pro ถือเป็นนวัตกรรมใหม่สำหรับองค์กรต่างๆ ที่ปัจจุบันใช้ฟังก์ชันนี้เพื่อช่วยสร้างโซลูชันเฉพาะสำหรับการวิเคราะห์ STAAD.Pro ของตน ฟังก์ชันนี้ถูกนำมาใช้ตั้งแต่เครื่องมือสร้างโมเดล และ macros ที่เรียบง่ายไปจนถึงการใช้ผลการวิเคราะห์ในกระบวนการประมวลผลที่ซับซ้อนมากขึ้นซึ่งจำเป็นสำหรับสถานการณ์เฉพาะต่างๆ

ในช่วงหลังมีความต้องการที่เพิ่มมากขึ้นจากวิศวกรที่มีเครื่องมือรายงานของตนเองเพื่อสามารถใช้ไดอะแกรมที่ STAAD สร้างขึ้นให้พร้อมใช้งานแบบไดนามิก ด้วย STAAD.Pro 2024 ได้มีการเพิ่มฟังก์ชัน OpenSTAAD ใหม่ ซึ่งช่วยให้เข้าถึงและควบคุมหน้าต่างกราฟิก รวมถึงฟังก์ชันในการคัดลอกและส่งออกไปยังคลิปบอร์ด ซึ่งสามารถใช้แอปพลิเคชันภายนอก เช่น Word และ Excel เพื่อกำหนดหน้าต่างกราฟิกและรวมหน้าต่างกราฟิกเป็นรูปภาพในเอกสารของตนเองได้

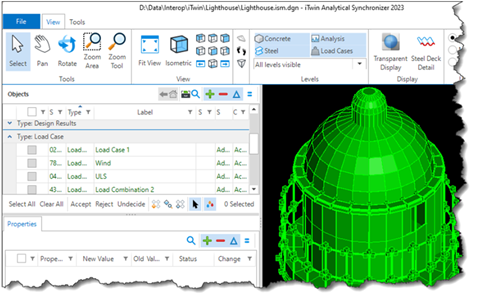

iTwin Updates

การสร้าง Digital Twins โดยใช้ Bentley iTwin จาก Physical models ได้รับการปรับปรุงเพื่อให้วิศวกรได้รับประสบการณ์การทำงานร่วมกันที่ดียิ่งขึ้นโดยรองรับวิธี ISM Load Combination ที่เพิ่งเปิดตัวใหม่และรองรับ tapered surface definitions



5.Reporting

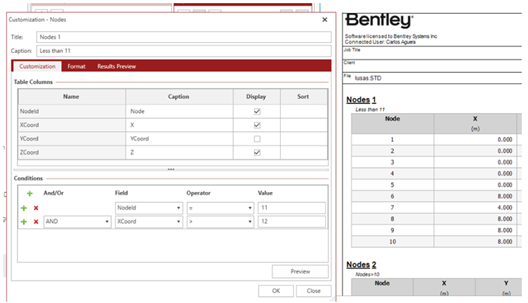

Updated User Report Workflow

การสร้างรายงานที่กำหนดเองทำได้ง่ายขึ้นด้วยวิธีการปรับแต่งใหม่ที่เพิ่มเข้าไปในเวิร์กโฟลว์ของรายงานผู้ใช้ ซึ่งช่วยให้สามารถกำหนดตารางแต่ละตารางให้เหมาะกับข้อกำหนดเฉพาะ เช่น การตั้งค่าช่วงการเลือก, การตั้งชื่อคอลัมน์และวิธีการเรียงลำดับ

นอกจากนี้ จากความคิดเห็นของผู้ใช้ STAAD.Pro กับโมเดลขนาดใหญ่และ/หรือ load case จำนวนมาก พบว่าวิธีการจัดการข้อมูลโมเดลและผลลัพธ์เดิมนั้นมีประสิทธิภาพไม่ดีนัก ดังนั้น วิธีการต่างๆ เหล่านี้จึงได้รับการปรับปรุงใหม่ (refactored) เพื่อยกระดับประสิทธิภาพในการสร้างรายงาน ซึ่งในบางกรณี อาจเร็วขึ้นได้ถึง 50%

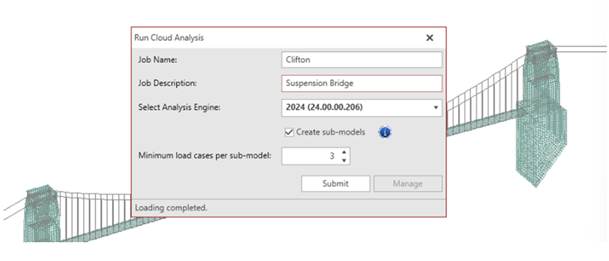

6.Cloud Analysis

Update Cloud Service (Technical Preview)

องค์กรด้านวิศวกรรมใช้โซลูชั่นบน cloud เพื่อเพิ่มประสิทธิภาพในการแก้ปัญหาการวิเคราะห์ที่ซับซ้อนมากขึ้น โซลูชันที่นำเสนอพร้อมกับ STAAD.Pro 2003 ในรูปแบบ technology preview ได้ให้ข้อมูลเชิงลึกและนำไปสู่การปรับปรุงวิธีการที่ใช้ในการถ่ายโอนโมเดลขนาดใหญ่เพื่อลดการใช้ทรัพยากรคอมพิวเตอร์ภายในเครื่อง นอกจากนี้ยังมีวิธีการเพิ่มเติมในการเพิ่มประสิทธิภาพเวลาในการวิเคราะห์โดยการสร้าง sub-model และแก้ปัญหาเหล่านี้ใน parallel
